防腐膠帶可以用于管道外傷的修補，但需滿足考慮外傷類型、膠帶選型、環境條件和施工規范幾個要素，并非所有管道外傷場景都適用，需結合具體情況判斷。
首先需區分管道外傷的“損傷程度”和“位置”，防腐膠帶主要適用于非結構性、局部表層的輕微損傷，具體包括：
1. 防腐層局部破損
管道原有防腐層因碰撞、摩擦出現的小面積劃傷、剝落、鼓泡，通常破損面積≤100cm2，未傷及管道金屬基材，此時防腐膠帶可替代原有防腐層，恢復管道的防腐蝕屏障。
2. 輕微金屬基材劃痕
管道金屬表面出現淺劃痕，無變形、無泄漏，且劃痕已做除銹處理，此時防腐膠帶可兼顧“修復防腐層”和“保護輕微劃傷的基材”，防止劃痕處因暴露引發局部腐蝕。
3. 臨時應急修補
對于低壓管道（如輸送水、空氣的管道，工作壓力≤1.0MPa）的微小針孔泄漏（泄漏量≤5滴/分鐘），在無法立即停輸焊接的情況下，可先用專用“帶壓密封防腐膠帶臨時封堵，作為應急措施。
施工質量直接決定修補效果，不規范操作（如基材未處理、膠帶纏繞不緊密）會導致修補層脫落、進水，需嚴格遵循以下步驟：
1. 外傷部位預處理
若為防腐層破損：先清除破損處的油污、灰塵、松動涂層，用砂紙打磨破損邊緣，形成5°~10°的“斜坡”，避免邊緣翹起；
若為金屬基材劃痕：先除銹，用角磨機或砂紙打磨至露出金屬本色，除銹等級需達Sa2.5級，若無法噴砂則用手動工具打磨至St3級，再用無水乙醇擦拭基材表面，確保無油污、無水跡。

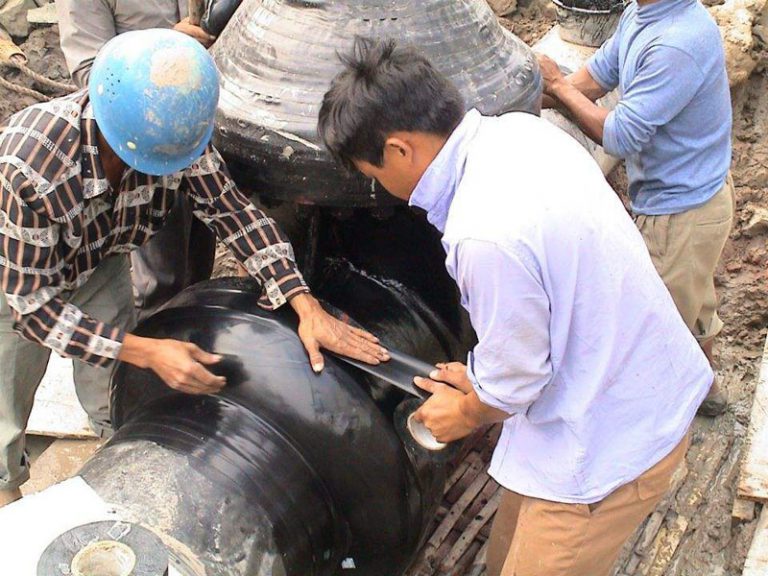

2. 膠帶纏繞要求
纏繞時需半搭接、均勻用力：從破損部位中心向兩側延伸纏繞，延伸長度需超出破損邊緣至少10cm；纏繞壓力需均勻，可用橡膠輥碾壓，避免出現氣泡、褶皺。
3. 固化與檢查
纏繞完成后，根據膠帶類型等待固化，注意壓敏膠型通常需24小時自然固化，熱熔膠型需加熱至60~80℃加速固化；
固化后檢查：用手按壓膠帶無松動，用肥皂水涂抹修補處，觀察無氣泡產生），確保修補層致密。
防腐膠帶是管道外傷修補的便捷工具，但僅適用于輕微防腐層破損、淺劃痕、低壓臨時應急修補場景。若管道外傷超出“輕微、非結構性”范圍，使用防腐膠帶修補會存在泄漏、管道破裂安全隱患，這類場景需采用焊接、更換管段等永久修復方式。
友情鏈接 link
